Узлы обвязки для водяных теплообменников:

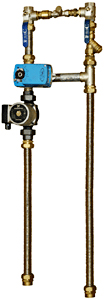

ВДЛ - узлы лбвязки для водяных теплообменников АРКТОС(Санкт-Петербург).

















Узлы обвязки ВДЛ предназначены для поддержания заданной температуры приточного воздуха в системах вентиляции и кондиционирования за счет регулирования температуры теплоносителя в водяных теплообменниках. Узлы обвязки ВДЛ обеспечивают необходимую циркуляцию теплоносителя в гидравлическом контуре теплообменника для предотвращения его размораживания. Узел состоит из циркуляционного насоса, регулирующего вентиля, водяного фильтра грубой очистки, обратного клапана, запорных кранов, балансировочного вентиля и гибкой подводки.
   Циркуляционный насос обеспечивает постоянное протекание теплоносителя через теплообменник, препятствуя тем самым замерзанию теплоносителя и предохраняя теплообменник от размораживания. Трехходовой регулирующий вентиль оснащается электроприводом Polar Bear с аналоговым 0–10 В или 3-х позиционным сигналом управления и контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике. В узле ВДЛ предусмотрена байпасная перемычка, состоящая из обратного клапана и балансировочного крана, которая позволяет отрегулировать циркуляцию теплоносителя в системе местного теплоснабжения, чтобы оптимизировать рабочую характеристику основного насоса котла или бойлера.

Внимание: Если узел ВДЛ эксплуатируется в системе центрального теплоснабжения, во избежание перегрева обратной воды байпасная перемычка должна быть полностью перекрыта, а на перемычке регулирующего вентиля рекомендуется установить обратный клапан.

   К теплообменнику узел подключается с помощью гибкой подводки. Узел должен устанавливаться на минимальном расстоянии от теплообменника и не нагружать его коллектор, а вал электродвигателя насоса всегда находился бы в горизонтальном положении. Рабочая точка узла определяется исходя из величины необходимого расхода теплоносителя через теплообменник и суммарных потерь давления на теплообменнике и в трубах соединительной подводки. (Если узел расположен рядом с теплообменником, сопротивлением подводки можно пренебречь.)
Условия эксплуатации
   Теплоноситель не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей смесительного узла. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя. Максимальная температура теплоносителя - 110°С. Максимальное давление теплоносителя - 1 МПа.


Модель Насос Вентиль Привод c
Аналоговый сигнал управления 0-10В
ВДЛ-300А-42-1,0 UPS 25-40 3DS 15-1,0 ADM04 G 3/4"
ВДЛ-300А-42-1,6 UPS 25-40 3DS 15-1,6 ADM04 G 3/4"
ВДЛ-300А-42-2,5 UPS 25-40 3DS 15-2,5 ADM04 G 3/4"
ВДЛ-300А-42-4,0 UPS 25-40 3DS 20-4,0 ADM04 G 3/4"
ВДЛ-300А-62-4,0 UPS 25-60 3DS 20-4,0 ADM04 G 1"
ВДЛ-300А-62-6,3 UPS 25-60 3DS 20-6,3 ADM04 G 1"
ВДЛ-300А-82-6,3 UPS 25-80 3DS 20-6,3 ADM04 G 1"
ВДЛ-300А-82-8,0 UPS 25-80 3DS 25-8,0 ADM04 G 1"
ВДЛ-300А-82-12,0 UPS 25-80 3DS 25-12 ADM04 G 1"
ВДЛ-300А-83-12,0 UPS 32-80 3DS 25-12 ADM04 G 1 1/4"
ВДЛ-300А-83-15,0 UPS 32-80 3DS 32-15 ADM04 G 1 1/4"
Трехпозиционный сигнал управления
ВДЛ-300Т-42-1,0 UPS 25-40 3DS 15-1,0 ADT04 G 3/4"
ВДЛ-300Т-42-1,6 UPS 25-40 3DS 15-1,6 ADT04 G 3/4"
ВДЛ-300Т-42-2,5 UPS 25-40 3DS 15-2,5 ADT04 G 3/4"
ВДЛ-300Т-42-4,0 UPS 25-40 3DS 20-4,0 ADT04 G 3/4"
ВДЛ-300Т-62-4,0 UPS 25-60 3DS 20-4,0 ADT04 G 1"
ВДЛ-300Т-62-6,3 UPS 25-60 3DS 20-6,3 ADT04 G 1"
ВДЛ-300Т-82-6,3 UPS 25-80 3DS 20-6,3 ADT04 G 1"
ВДЛ-300Т-82-8,0 UPS 25-80 3DS 25-8,0 ADT04 G 1"
ВДЛ-300Т-82-12 UPS 25-80 3DS 20-12 ADT04 G 1"
ВДЛ-300Т-83-12 UPS 32-80 3DS 25-12 ADT04 G 1 1/4"
ВДЛ-300Т-82-15 UPS 32-80 3DS 32-15 ADT04 G 1 1/4"
