Компенсаторы - предназначены для предотвращения передачи механических вибраций по трубопроводным системам. Подразделяются на антивибрационные компенсаторы изготовленые из резины резьбовой и сильфоные изгтовленые из нержавеющей стали. Сильфонные компенсаторы предназначены для компенсации тепловых удлинений трубопроводов, возникающих в результате изменений температуры перемещаемой среды.Компенсаторы выбираются в соответствии с диаметром трубопровода, на котором они устанавливаются. Их количество
определяется в зависимости от расчетного удлинения трубопровода и компенсирующей способности, которая
принимается равной половине номинального осевого удлинения, указанного в технических характеристиках.
 |
Модель 2830 / Артикул 2830 Муфтовый резиновый компенсатор с резьбовым соединением Rubber Expansion Joint, Threaded ends Производство: Испания |
 |
| № | Описание | Размеры |
| 1 | Резиновый компенсатор |  |
| 2 | Кoрпус- EPDM, соединения- углеродистая сталь. | |
| 3 | Резьба согласно стандарту DIN 2999. | |
| 4 | Макс.рабочее давление 10 Kg/cm2 | |
| 5 | Макс.рабочая температура -10ºC+105ºC. |
| Модель | Диаметр,резьбы | PN | Размеры | Вес |
| 2830 05 | 3/4" | 10 | 200 | 0.71 |
| 2830 06 | 1" | 10 | 200 | 1.09 |
| 2830 07 | 1 1/4" | 10 | 200 | 1.31 |
| 2830 08 | 1 1/2" | 10 | 200 | 1.78 |
| 2830 09 | 2" | 10 | 200 | 2.65 |

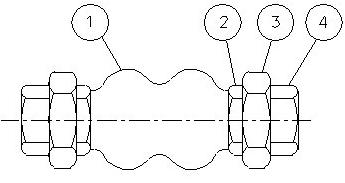

| № | Наименование | Материал | Чертёж |
| 1 | Корпус | EPDM |  |
| 2 | Зажим | Углеродистая сталь | |
| 3 | Соединение | Углеродистая сталь | |
| 4 | Патрубок | Углеродистая сталь |
