Задвижка с обрезиненным клином - это тип арматуры, в которой запирающий элемент перемещается перпендикулярно направлению потока рабочей среды.Задвижки чугунные не предназначены для регулирования расхода среды, они используются в качестве запирающего элемента. Наша компания осуществляет поставки чугунных задвижек Испанской фирмы Genebre.
 |
Модель 2102 / Артикул 2102 Задвижка с обрезиненным клином Gate valve with EPDM closing |
 |
| № | Описание | Размеры |
| 1 | Задвижка с эластичным запором |
|
| 2 | Сделана из чугуна марки GGG-40. | |
| 3 | Клин покрыт EPDM. | |
| 4 | Невыдвижной шток. | |
| 5 | Соответствует нормам DIN 3352. | |
| 6 | Расстояние между фланцами согласно нормам DIN 3202 F4. | |
| 7 | Фланцевые соединения согласно нормам DIN 2501 PN 16. | |
| 8 | Сфера применения : вода. | |
| 9 | Полнопроходной с минимальной потерей напора. | |
| 10 | Двухсторонняя установка. | |
| 11 | Легко закрывается. | |
| 12 | Покрытие корпуса внутри и снаружи – эпоксидная смола | |
| 13 | Макс.рабочая температура +80°С . |

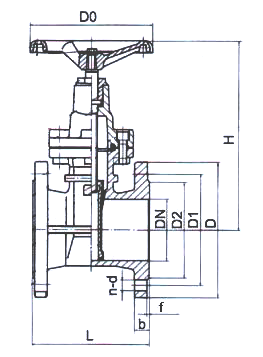

| Модель | Размер | Диаметр | Давление | H | L | Параметры (мм) | Вес/кг | ||||||
| D | D0 | D1 | D2 | b | f | n-d | |||||||
| 2102 09 | 2" | 50 | 16 | 270 | 150 | 165 | 180 | 125 | 102 | 18 | 3 | 4-18 | 11,60 |
| 2102 10 | 2 1/2" | 65 | 16 | 280 | 170 | 185 | 180 | 145 | 122 | 18 | 3 | 4-18 | 15,80 |
| 2102 11 | 3" | 80 | 16 | 310 | 180 | 200 | 220 | 160 | 138 | 20 | 3 | 8-18 | 19,80 |
| 2102 12 | 4" | 100 | 16 | 350 | 190 | 220 | 250 | 180 | 158 | 20 | 3 | 8-18 | 25,60 |
| 2102 13 | 5" | 125 | 16 | 435 | 200 | 250 | 280 | 210 | 188 | 22 | 3 | 8-18 | 36,00 |
| 2102 14 | 6" | 150 | 16 | 485 | 210 | 285 | 320 | 240 | 212 | 22 | 3 | 8-22 | 54,00 |
| 2102 16 | 8" | 200 | 16 | 560 | 230 | 340 | 350 | 295 | 268 | 24 | 3 | 12-22 | 81,00 |
| 2102 18 | 10" | 250 | 16 | 660 | 250 | 405 | 400 | 355 | 320 | 26 | 3 | 12-26 | 115,00 |
| 2102 20 | 12" | 300 | 16 | 745 | 270 | 460 | 400 | 410 | 378 | 28 | 4 | 12-26 | 180,00 |

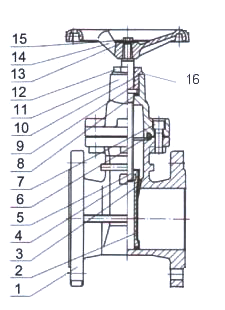

| № | Наименование | Материал | Чертёж |
| 1 | Корпус | Чугун марки GGG-40 |  |
| 2 | Корпус Клинa | Чугун GGG-40 | |
| 3 | Клин | EPDM | |
| 4 | Клиновидная втулка | Латунь | |
| 5 | Шток | AISI 420 | |
| 6 | Уплотняющая прокладка корпуса |
EPDM | |
| 7 | Болт | Cталь | |
| 8 | Уплотнение штока | Тефлон/PTFE | |
| 9 | Уплотнительное кольцо | NBR | |
| 10 | Уплотнительное кольцо | NBR | |
| 11 | Крышка | Чугун GGG-40 | |
| 12 | Уплотнительное кольцо | NBR | |
| 13 | Крышка | Чугун GGG-40 | |
| 14 | Уплотнительное кольцо | NBR | |
| 15 | Крышка | Чугун GGG-40 | |
| 16 | Пыленепроницаемый кожух | NBR |
