Компенсаторы - предназначены для предотвращения передачи механических вибраций по трубопроводным системам. Подразделяются на антивибрационные компенсаторы изготовленые из резины резьбовой и сильфоные изгтовленые из нержавеющей стали. Сильфонные компенсаторы предназначены для компенсации тепловых удлинений трубопроводов, возникающих в результате изменений температуры перемещаемой среды.Компенсаторы выбираются в соответствии с диаметром трубопровода, на котором они устанавливаются. Их количество
определяется в зависимости от расчетного удлинения трубопровода и компенсирующей способности, которая
принимается равной половине номинального осевого удлинения, указанного в технических характеристиках.
 |
Модель 2835 / Артикул 2835 Фланцевый металлический компенсатор под приварку Metal Expansion Joint, DIN Flanges ends. Производство: Испания |
 |
| № | Описание | Размеры |
| 1 | Kомпенсатор металлический |  |
| 2 | Фланцевое соединение согласно нормам DIN PN 16 | |
| 3 | Сделан из нержавеющей стали марки AISI 304 | |
| 4 | Фланцы-гальванизированая углеродистая сталь | |
| 5 | Вибрация редуцирована | |
| 6 | Регуляторы | |
| 7 | Макс.рабочее давление 16 Kg/cm2 | |
| 8 | Макс.рабочая температура 300 C | |
| 9 | Внутренний рукав препятствует чрезмерному напору и возможному накоплению продукта в мехах |
| Модель | Диаметр,резьбы | DN | PN | N° Conv. | Размеры (мм) | Вес | |||
| A | B | C | D | ||||||
| 2835 09 | 2" | 50 | 16 | 11 | 235 | 165 | 195 | 125 | 7.15 |
| 2835 10 | 2 1/2" | 65 | 16 | 11 | 255 | 185 | 215 | 145 | 8.95 |
| 2835 11 | 3" | 80 | 16 | 12 | 270 | 200 | 230 | 160 | 9.80 |
| 2835 12 | 4" | 100 | 16 | 12 | 305 | 220 | 250 | 180 | 12.65 |
| 2835 13 | 5" | 125 | 16 | 11 | 360 | 250 | 287 | 210 | 18.45 |
| 2835 14 | 6" | 150 | 16 | 12 | 390 | 285 | 322 | 240 | 24.35 |
| 2835 16 | 8" | 200 | 16 | 12 | 430 | 340 | 377 | 295 | 28.90 |
| Модель | Диаметр,резьбы | DN | PN | Размеры (мм) | ||||
| E - F | Rods | L | L1 | T | ||||
| 2835 09 | 2" | 50 | 16 | 4-18 | 3 х М12 | 150 | 225 | 16 |
| 2835 10 | 2 1/2" | 65 | 16 | 4-18 | 3 х М12 | 150 | 225 | 18 |
| 2835 11 | 3" | 80 | 16 | 8 - 18 | 3 х М12 | 150 | 225 | 18 |
| 2835 12 | 4" | 100 | 16 | 8 - 18 | 3 х М12 | 150 | 225 | 20 |
| 2835 13 | 5" | 125 | 16 | 8 - 18 | 4 х М16 | 150 | 245 | 20 |
| 2835 14 | 6" | 150 | 16 | 8 -23 | 4 х М16 | 200 | 295 | 23 |
| 2835 16 | 8" | 200 | 16 | 12 -23 | 4 х М16 | 200 | 295 | 23 |

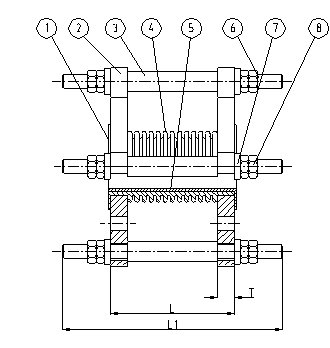

| № | Наименование | Материал | Чертёж |
| 1 | Концы мембраны | Нержавеющая сталь 304 |
|
| 2 | Фланец | Углеродистая сталь | |
| 3 | Труба | Углеродистая сталь | |
| 4 | Гофрированная мембрана | Нержавеющая сталь 304 | |
| 5 | Внутренниий рукав | Нержавеющая сталь 304 | |
| 6 | Шток | Углеродистая сталь | |
| 7 | Шайба | Резина | |
| 8 | Гайка | Углеродистая сталь |
